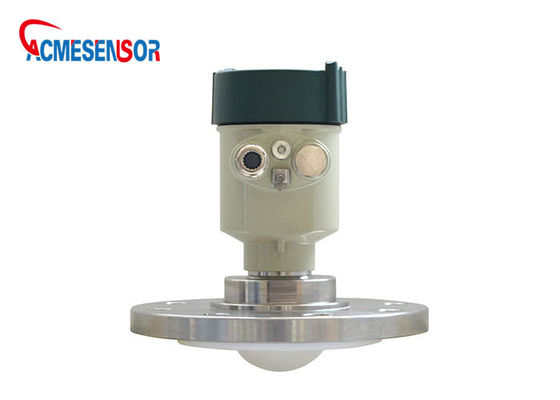

Acmesensor80g radarowy czujnik poziomu 80 GHz do zbiornika na gnojowicę
80G Miernik poziomu fal radarowych z ciągłą modulacją częstotliwości
Opis produktu:
Co jest? cechy radarowego miernika poziomu?
Czujnik to przyrząd do pomiaru poziomu radaru o wysokiej częstotliwości 26G, zmierz maksymalną odległość do 70 metrów.Antena jest dodatkowo zoptymalizowana, szybki nowy mikroprocesor może szybciej przetwarzać sygnały, co sprawia, że przyrząd może być używany w reaktorach, półprzewodnikowych pojemnikach magazynowych i niektórych skomplikowanych warunkach pomiarowych.
Seria to radar FMCW działający na częstotliwości 76-81 GHz, który ma maksymalny zasięg pomiarowy 120m i minimalną strefę martwą 8cm.Obsługuje aplikacje 4-przewodowe i 2-przewodowe.Wyższa częstotliwość robocza i krótsza długość fali sprawiają, że idealnie nadaje się do solidnych zastosowań, w tym tych o ekstremalnym zapyleniu i wysokiej temperaturze do + 200 ℃.Radar składa się z obwodu elektronicznego połączonego z anteną soczewkową i kołnierzem w celu szybkiego i łatwego pozycjonowania.
Parametry produktu
|
Częstotliwość
|
76GHz ~ 81GHz, pasmo FMCW 5GHz
|
|
Skala
|
x0: 0,3m ~ 60m
x1: 0,08m~30m x2: 0,6m ~ 120m |
|
Dokładność pomiaru
|
±1mm
|
|
Kąt świecenia
|
3°/6°
|
|
Minimalna zmierzona stała dielektryczna
|
>=2
|
|
Moc
|
15~28VDC
|
|
Wyjście sygnału
|
2x: 4 ~ 20mA lub RS-485
3x: 4~20mA |
|
Wyjście błędu
|
3.8mA, 4mA, 20mA, 21mA, przytrzymaj
|
|
Załącznik
|
Stop aluminium, stal nierdzewna
|
|
Typ anteny
|
Antena soczewkowa/antena antykorozyjna/kołnierz izolowane kwarcem
|
|
Temperatura procesu
|
T0:-40~85℃;T1:-40 ~ 200 ℃;T2:-40 ~ 500 ℃;T3:-40 ~ 1000 ℃
|
|
Ciśnienie procesowe
|
-0,1 ~ 2 MPa
|
|
Rozmiar produktu
|
Ø100*270mm
|
|
Wejście kablowe
|
M20*1,5
|
|
Zalecane kable
|
AWG18 lub 0,75 mm²
|
|
Klasa ochrony
|
IP67
|
|
Klasa przeciwwybuchowa
|
ExdiaIICT6
|
|
Metoda instalacji
|
Gwint lub kołnierz
|
cechy produktu
Aplikacje:
