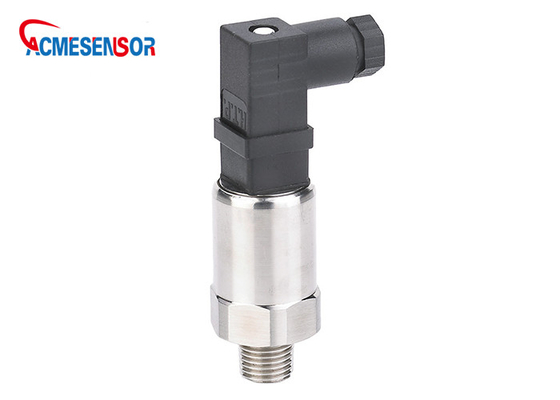

Tani przetwornik ciśnienia sprężarki powietrza do R410a,R22,R134a,R404a APT210/czujnik ciśnienia oleju
Opis produktu
APT210 Przetwornik ciśnieniaUżyj niemieckich czujników ceramicznych lub rozproszonych czujników wypełnionych olejem silikonowym jako wrażliwego elementu, wbudowany obwód przetwarzania do zmiany sygnału miliwoltowego czujników na standardowe sygnały napięcia wyjściowego lub prądu, może być bezpośrednio z komputerem, przyrządem sterującym i przyrządem wyświetlającym itp. Wybierz wysoką stabilność, wysoką niezawodność piezorezystancyjnego czujnika ciśnienia i dedykowany obwód o wysokiej wydajności w nadajniku, ogólna wydajność jest stabilna i niezawodna, można przeprowadzić transmisję sygnału na duże odległości.Przyjmuje integrację pełnej konstrukcji ze stali nierdzewnej, po wielu spawaniu stali nierdzewnej w celu osiągnięcia konstrukcji półprzewodnikowej, łatwa instalacja, o charakterystyce wysokiej odporności na wibracje i uderzenia, może być używana w złym środowisku przez długi czas.
Informacje o rozmiarze
Połączenia elektryczne
WYJŚCIE=Sygnał, VCC=Zasilanie, GND=VCC-&S, Osłona=Ziemia
Specyfikacja produkcji
Temperatura otoczenia: 25°C (o ile nie określono)
|
Parametr |
Dane |
|||||
|
Zakres ciśnienia |
-0,1...0~0,01...100MPa |
|||||
|
Rodzaj ciśnienia |
skrajnia (G), bezwzględna (A), uszczelniona (S) |
|||||
|
Nadciśnienie |
150% FS |
|||||
|
Ciśnienie rozrywające |
250% FS |
|||||
|
Przewód elektroniczny |
2 przewody |
3 przewody |
||||
|
Sygnał wyjściowy |
4~20mA |
0~5VDC |
1~5VDC |
0~10VDC |
0,5 ~ 4,5 V DC |
0.5~4.5 V metryka radiowa |
|
Zasilacz |
12 ~ 30VDC, typowa wartość: 24VDC |
10~30 V prądu stałego |
10~30VDC |
12~30VDC |
5 V prądu stałego |
5 V DC±5% |
|
Dokładność |
0,25% FS (typ.) 0,5% FS (maks.) |
|||||
|
Stabilność długoterminowa |
≤0,2% FS/rok |
|||||
|
Temp pracy |
-25℃~85℃ |
|||||
|
Temperatura przechowywania |
-40 ℃ ~ 125 ℃ |
|||||
|
Kompensacja temperatury |
-10 ℃ ~ 80 ℃ (standard) |
|||||
|
Współczynnik temp. zero |
±0,1% FS/°C |
|||||
|
Współczynnik temp. rozpiętości |
±0,05%FS/°C |
|||||
|
Rezystancja izolacji |
100MΩ przy 250VDC |
|||||
|
Kompatybilny ze średnimi |
Woda, gaz i słabo żrące płyny |
|||||
|
Zabezpieczenie przed zwarciem |
tak |
|||||
|
Ochrona przed odwrotną polaryzacją |
tak |
|||||
|
Połączenie elektroniczne |

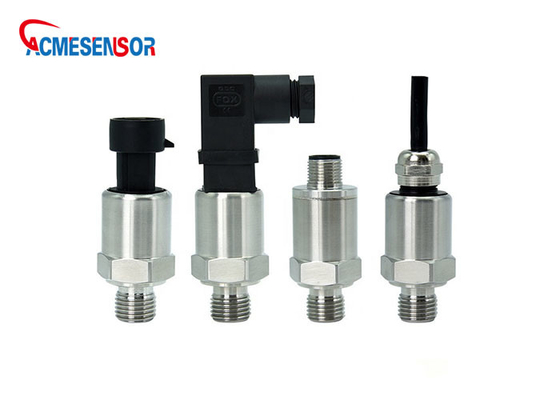

3-stykowe złącze Packard; |
|||||
|
Interfejs ciśnienia |
M20x1,5, 1/8''NPT męski, 1/4''NPT męski/żeński, G1/4'' męski/żeński, 7/16''-20 UNF męski/żeński (według dostosowanych) |
|||||
|
Materiał membrany ciśnieniowej |
Stal nierdzewna 316L |
|||||
|
Czas odpowiedzi (10% ~ 90%) |
≤10 ms (wzrasta do 90% FS) |
|||||
|
Wstrząs wibracyjny |
10g/5~2kHz, osie X/Y/Z/20g półsinusoida 11ms |
|||||
|
Wodoodporny |
IP65 |
|||||
|
Zatwierdzanie certyfikatu |
Dostępny certyfikat CE. |
|||||
|
Norma EMC |
EN 61326-1:2013;EN 61326-2-3:2013 EN 61000-6-2:2005;EN61000-6-4:2007+A1 |
|||||
|
Waga |
Waga netto wynosi około 0.1 KG, pełna waga opakowania wynosi około 0.2 KG (w zestawie kabel 2 metrów) |
|||||
Schemat ideowy wspólnej metody instalacji
Nasze usługi i siła
1. Medium pomiarowe musi być kompatybilne ze stalą nierdzewną 304 i gumą nitrylową.
2.Jeżeli to możliwe, połączenie elektryczne przetwornika ciśnienia powinno być możliwie pionowe.Pomiar ciśnienia gazu suchego z wyjątkiem pomieszczeń i w warunkach suchych;
3. Gdy mierzone naczynie ciśnieniowe jest wyposażone w młot wodny lub powietrzny, z przodu interfejsu przetwornika ciśnienia należy zainstalować zawór buforowy.
4.Gdy jest używany do pomiaru ciśnienia na wylocie pompy ciśnieniowej, należy dodać zawór buforowy lub kolanko buforowe na przednim końcu przetwornika ciśnienia.
5. Gdy przetwornik ciśnienia jest zainstalowany w rurociągu, pierwszym krokiem jest oczyszczenie cieczy w porcie gwintowanym i zainstalowanie przetwornika ciśnienia.Drugim krokiem jest powolne otwieranie zaworu po instalacji, aby zapobiec uderzeniu ciśnienia.
6.Gdy przetwornik ciśnienia jest zamontowany na zakręcie, powinien być co najmniej 9 razy większy od średnicy rury na zakręcie i najlepiej za przepływem zawrotu.
7. Jeżeli w układzie pomiarowym znajduje się silnik, należy upewnić się, że obudowa silnika i obudowa zasilacza przetwornika ciśnienia mają ten sam potencjał, a rezystancja między obudową a ziemią nie przekracza 9;
8.Jeżeli w układzie pomiarowym znajduje się przetwornik, osłonę silnika sterowanego przez przetwornik należy połączyć z przewodem masowym zasilania przetwornika ciśnienia.
9. Gdy otwór ciśnieniowy przetwornika ciśnienia jest zablokowany, zabrania się używania ostrego urządzenia do pogłębiania otworu ciśnieniowego.10.Przetwornik ciśnienia należy zdemontować, a część otworu ciśnieniowego zanurzyć w cieczy mogącej rozpuścić zablokowany materiał.Jeśli użytkownik musi skalibrować zero lub kalibracja pełnego zakresu powinna odbywać się pod nadzorem naszych pracowników technicznych, nie otwieraj przetwornika w celu regulacji;
11.Przetwornik ciśnienia powinien być zainstalowany w miejscu nie narażonym na kolizje i deptanie;
12. Kable transmisyjne do przetworników ciśnienia nie mogą być umieszczane w tej samej rurce gwintowanej lub w tym samym rowku okablowania, co inne kable wysokiego lub wysokiego napięcia;
13.Instalując przetworniki ciśnienia w obszarze Dorey, należy zainstalować urządzenia odgromowe i upewnić się, że przetworniki ciśnienia i zasilanie są niezawodnie podłączone do ucha;
FAQ
P: Czy możesz zaakceptować usługę ODM i OEM?
Odp .: Profesjonalnie zapewniamy usługi OEM i ODM dla wszystkich przedmiotów.
P: Czy mogę pobrać próbki?
Odp .: Tak, mamy w magazynie materiały, które pomogą Ci uzyskać próbki tak szybko, jak to możliwe.
P: A co z jakością magnesów?
Odp .: Posiadamy certyfikat ISO, CE i ROSH, możemy wysłać Ci test certyfikacyjny naszej firmy.
P: Jaka jest cena?
Odp .: Ponieważ uważamy, że jakość jest najważniejsza, zapewnimy najwyższej jakości ultradźwiękowy czujnik poziomu, jaki możemy z rozsądnym
Cena.
P: Czy możesz podać mi najkrótszy czas realizacji?
Odp .: Mamy materiały w naszym magazynie, jeśli naprawdę potrzebujesz, możesz nam powiedzieć, a my postaramy się jak najlepiej, aby cię zadowolić.
P: Jak mogę zdobyć moje czujniki?/ Jaki jest środek transportu?
A. Zajmujemy się głównie dostawą towarów ekspresowych: DHL, FedEx, UPS, TNT itp. Lub logistyka według wskaźnika
P. Jak zamówić?
A. Aby polecić Ci najbardziej odpowiednie czujniki poziomu radaru i dokonać dokładnej wyceny, podaj następujące informacje i wyślij je do naszej sprzedaży, gdy zamierzasz złożyć zapytanie, dzięki!
1. Jakie jest Twoje medium?Woda, olej czy inne?
2. Zakres poziomu: 0-10 metrów, czy inne?
3. Sygnał wyjściowy: 4-20mA, RS485 czy inne?
