Opis produktu

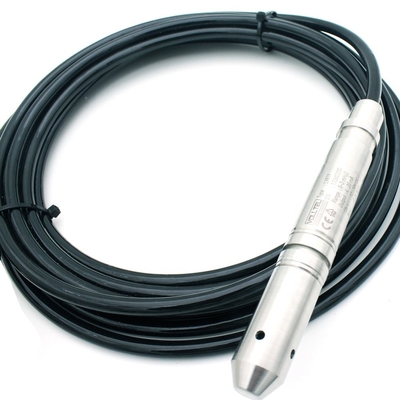

Przetwornik poziomu APT310 ma specjalną budowę i zastosowanie.Ma wysoką dokładność, małą objętość, stabilność, a także odporność na ścieranie, olej, kwasy i zasady oraz przewód gazowy o wysokiej intensywności, dzięki czemu może spełnić różne wymagania pomiarowe.Jest szeroko stosowany w oczyszczaniu ścieków, rzek i jezior, a także w kanałach, dużych rzekach, zbiornikach l i monitorowaniu linii brzegowej. Ten produkt posiada certyfikat bezpieczeństwa wewnętrznego, certyfikat przeciwwybuchowy i certyfikat CE. biegunowość.
Cechy
* Membrana ze stali nierdzewnej 316L
* Ogniwo ciśnieniowe MEAS TE, 0,25% FS, 0,5% FS
*Długość tylko średnicy Ø19 mm
*Poziom waha się od 50cm do 600m
* Silne przeciwdziałanie zakłóceniom, długoterminowa stabilność
* W pełni uszczelniona plastikowa wodoodporna konstrukcja IP68
*Szeroki zakres, dostępny dla typu miernika, absolutnego i uszczelnionego
*-35°C~125 °C Szeroki zakres temp. pracy
*Długi czas pracy w niskiej temperaturze -30°C
* Odrzucenie EMI/RFI * Przepięcie, odwrotna polaryzacja i zabezpieczenie przed zwarciem
* Klienci mogą dostosować długości kabli PU, PE lub PTFE
|
Charakterystyka czujnika ciśnienia serii APT300
|
||||
|
1
|
Technologia niemiecka Czujniki ceramiczne, projekt 10 lat
|
|||
|
2
|
W obwodzie zastosowano specjalny zintegrowany układ przetwarzania Ti
|
|||
|
3
|
Automatyczna kompensacja temperatury -40~80
|
|||
|
4
|
Doskonała długoterminowa stabilność, dryf w niskich temperaturach, wysoka czułość
|
|||
|
5
|
Wiele połączeń elektrycznych jest opcjonalnych, łatwa instalacja
|
|||
|
7
|
Szeroki zakres, dostępny dla typu miernika, absolutnego i uszczelnionego
|
|||
|
8
|
Systemy HVAC · Energia i uzdatnianie wody
|
|||
|
9
|
Odrzucenie zakłóceń EMI/RFI
|
|||
Informacje o rozmiarze
Specyfikacja produkcji
Temperatura otoczenia: 25°C (o ile nie określono)
|
Parametr
|
Dane
|
||||||
|
Zakres ciśnienia
|
0~0.01....10MPa / 0-0.5M.......500mH2O
|
||||||
|
Rodzaj ciśnienia
|
skrajnia (G), bezwzględna (A)
|
||||||
|
Nadciśnienie
|
200%FS
|
||||||
|
Ciśnienie rozrywające
|
300% FS
|
||||||
|
Przewód elektroniczny
|
2 przewody
|
3 przewody
|
|||||
|
Sygnał wyjściowy
|
4~20mA
|
0~5VDC
|
1~5VDC
|
0~10VDC
|
0,5 ~ 4,5 V DC
|
0.5~4.5 V metryka radiowa
|
RS485 Modbus RTU
|
|
Zasilacz
|
12 ~ 30VDC, typowa wartość: 24VDC
|
10~30 V DC
|
10~30VDC
|
12~30VDC
|
5 V prądu stałego
|
5 V DC±5%
|
10-30 V DC╱
3-5VDC |
|
Dokładność
(w tym: nieliniowość, powtarzalność, histereza, dryft zerowy, dryft pełny) |
≤0,1%FS ≤0,15% ≤0,2%FS ≤0,25%FS(typ.) ≤0,5%FS(maks.)
|
||||||
|
Stabilność długoterminowa
|
≤0,2% FS/rok
|
||||||
|
Temp pracy
|
-25℃~85℃ -40℃~100℃ (dostosowane)
|
||||||
|
Temperatura przechowywania
|
-40 ℃ ~ 125 ℃
|
||||||
|
Kompensacja temperatury
|
-10 ℃ ~ 80 ℃ (standard)
|
||||||
|
Współczynnik temp. zero
|
±0,1% FS/°C
|
||||||
|
Współczynnik temp. rozpiętości
|
±0,05%FS/°C
|
||||||
|
Rezystancja izolacji
|
100MΩ przy 250VDC
|
||||||
|
Kompatybilny ze średnimi
|
Wodny lub kompatybilny ze stalą nierdzewną 316L
|
||||||
|
Zabezpieczenie przed zwarciem
|
tak
|
||||||
|
Ochrona przed odwrotną polaryzacją
|
tak
|
||||||
|
Połączenie elektroniczne
|
Naprawiono kabel i wodoodporność IP68
|
||||||
|
Interfejs ciśnienia
|
nadciśnienie;Uszczelniony miernik i absolutny opcjonalny
|
||||||
|
Materiał membrany ciśnieniowej
|
Stal nierdzewna 316L
|
||||||
|
Czas odpowiedzi (10% ~ 90%)
|
≤10 ms (wzrasta do 90% FS)
|
||||||
|
Wstrząs wibracyjny
|
10g/5~2kHz, osie X/Y/Z/20g półsinusoida 11ms
|
||||||
|
Wodoodporny
|
IP68
|
||||||
|
Kabel opcjonalny
|
Kabel PE (wodoodporny);Kabel PUR (odporny na olej);Kabel PTFE (antykorozyjny)
|
||||||
|
Zatwierdzanie certyfikatu
|
Dostępny certyfikat CE.
|
||||||
|
Norma EMC
|
EN 61326-1:2013;EN 61326-2-3:2013 EN 61000-6-2:2005;EN61000-6-4:2007+A1
|
||||||
|
Waga
|
Waga netto wynosi około 0.35 KG, pełna waga opakowania wynosi około 1.0 KG (w zestawie kabel 2 metrów)
|
||||||
Schemat ideowy wspólnej metody instalacji
1. pomiar poziomu w głębokiej studni
